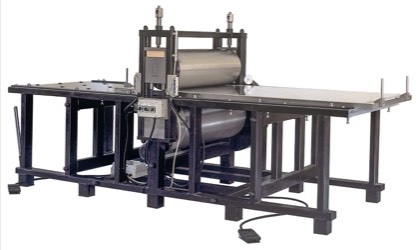

Presse d’impression de plaque haute pression

Le chassis est constitué d’un support de fonctionnement á profil creux de 50 x 100 mm. Le rouleau supérieur au diamétre de 290 m est d’une épaisseur de 36 mm. Les supports sont en fer massif avec paliers á rouleaux. La plaque d’impression est en fer d’une épaisseur de 20 - 30 mm suivant la taille, du niveau de qualité 1650. La tôle de couverture est fabriquée en Duralumin ou en acier fin. La plaque d’impression fonctionne sur des roulements á billes fermés; elle est commandée facilement sur le côte par roulement á billes. Vis de serrages avec filet trapézoïdal et ressorts en carton. Alimentation en force motrice provenant du moleur triphasé 0,75 kW freiné. La force motrice est transmise par une chaîne placée sur le rouleau inférieur. Sous la plaque d’impression se trouve une tôle protectrice qui est fixée au châssis. Configuration du mécanisme de régulation: commutateur á poussoir á retour, 2 commutateurs de fin de course, 2 cellules photoélectriques, 2 pédales d’arrêt d’urgence, garde-moteur, 1 commutateur de fin de course situé sur le garde-chaîne.
Porte le label CE.
Exemple de tailles: Dimensions des plaques d’impression
500 x 1100 mm....

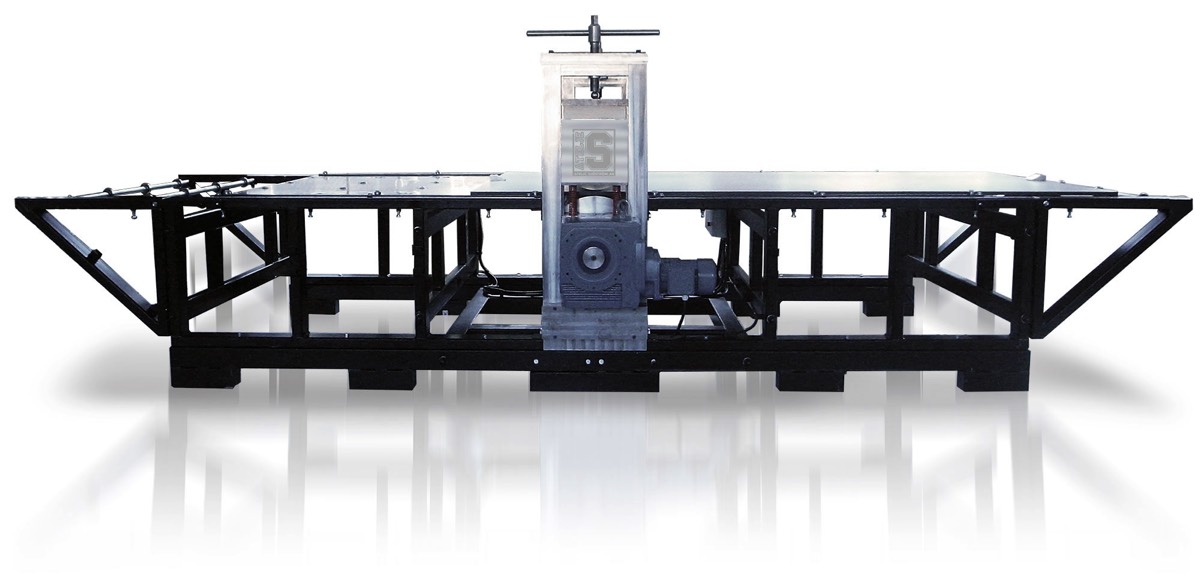

Le rouleau supérieur peut être équipé de ressorts, si nécessaire, pour utilisation verticale (pour haute pression). Le châssis doit alors être rallongé pour que les plaques d’impression puissent reposer sur les deux côtés. En outre, deux cellules photoélectriques supplémentaires sont alors nécessaires.
